Tiyo papiyon ka klase nan divès fason ki baze sou divès dimansyon, tankou estrikti, pèfòmans sele, ak metòd aksyon. Twa klasifikasyon ki pi komen yo ak kalite korespondan yo se jan sa a:
1, Klasifikasyon pa Kalite sele (Youn nan kategori ki pi debaz yo)
•Mou-Sele Tiyo Papiyon
￮Pè sele a konpoze de yon materyèl elastik (tankou kawotchou, Tflon, elatriye) ak metal. Se sele a reyalize nan deformation nan materyèl la elastik,sa ki lakòz ekselan pèfòmans sele(fuit se tipikman mwens pase oswa egal a 0.01%). Yo apwopriye pou itilize ak medya ki pa -korozif tankou dlo, lè, ak lwil oliv, men ak kondisyon gwo flit.
￮Dezavantaj: Limite tanperati ak rezistans presyon (sele kawotchou jeneralman gen yon rezistans tanperati ki mwens pase oswa egal a 120 degre, Tflon mwens pase oswa egal a 200 degre), epi yo sansib a korozyon soti nan medya tankou asid fò ak alkali.
•Difisil-Sele Tiyo Papiyon
￮Pè sele a konpoze de metal ak metal (tankou asye pur ak asye jete). Machin presizyon asire yon anfòm sere ant sifas yo sele. Yo ofri gwo tanperati ak rezistans presyon (tanperati jiska 425 degre ak presyon jiska PN40 ak pi wo), ki fè yo apwopriye pou itilize ak gwo -tanperati, segondè-presyon, ak medya korozivite tankou vapè, dlo egou, ak solisyon asid ak alkalin. Dezavantaj: Pèfòmans poze sele se yon ti kras enferyè a sele mou (flit se tipikman mwens pase oswa egal a 0.1%), ak pi wo presizyon machin yo mande.
2, Klasifikasyon pa kalite estriktirèl (ki baze sou metòd koneksyon disk)
•Center Seal Papiyon Valv
￮Aks wotasyon disk la sitiye sou liy santral chemen koule a. Lè yo fèmen, disk la konplètman kontakte chèz la valv, reyalize yon sele. Estrikti senp sa a ak pri ki ba yo benefisye, men paske disk la sijè a fòs enpak siyifikatif soti nan medya yo, li apwopriye pou presyon ba, ti tiyo dyamèt (jeneralman DN mwens pase oswa egal a 200mm), tankou rezèv dlo rezidansyèl ak tiyo drenaj.
•Eccentric Papiyon Valv
￮Aks wotasyon disk la konpanse soti nan sant la, epi li vini nan divès kalite konfigirasyon inik (tankou sèl, doub, ak trip inik):
￮Sèl inik: aks la konpanse ak sifas sele a, diminye friksyon ant disk la ak chèz la epi ogmante lavi sèvis. Apwopriye pou aplikasyon pou presyon mwayen ak ba.
￮Double inik: Aks la konpanse nan tou de sant la ak sifas sele a, plis diminye friksyon epi fè ouvèti ak fèmen pi fasil. Lajman aplikab.
￮Trip inik: Ki baze sou konfigirasyon doub inik, yo ajoute yon konpanse angilè pou reyalize "zewo friksyon" ouvèti ak fèmen ant disk la ak chèz la. Sa a se konsepsyon endikap pou tiyo papiyon difisil-sele epi li apwopriye pou presyon wo, wo-tanperati, ak gwo-dyamèt.
tiyo (DN pi gran pase oswa egal a 300mm).
3, Klasifikasyon pa Metòd Kondwi (Baze sou Metòd Operasyon)
￮Manyèlman opere atravè yon volan, manch, oswa mekanis angrenaj vè k'ap manje kadav. Yo prezante yon estrikti senp ak pri ki ba, sa ki fè yo apwopriye pou ti -dyamèt, ba-aplikasyon frekans (tankou ti antretyen tiyo ak tiyo sivil).

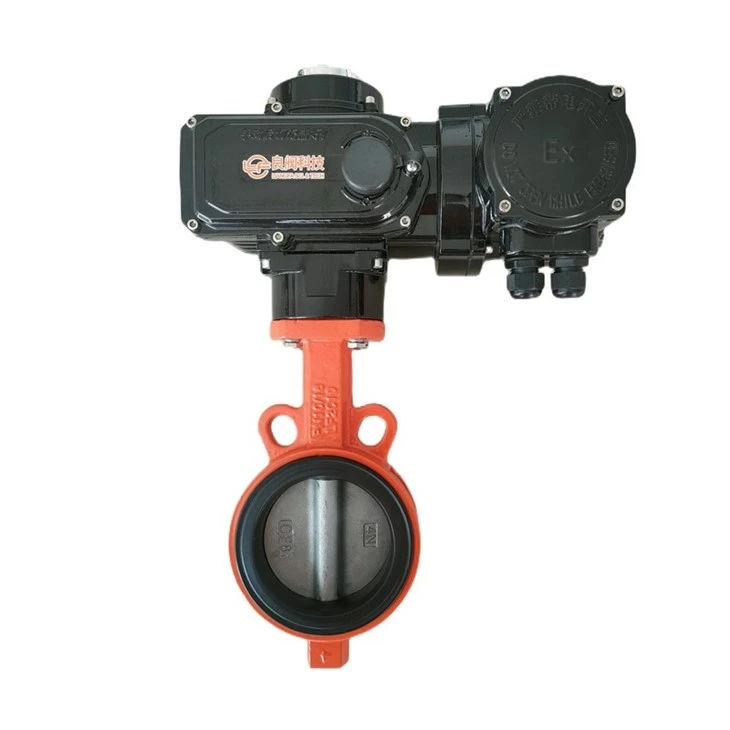

￮Pwodwi pa yon aktè elektrik (motè-kovèti pou/turbine), yo pèmèt kontwòl remote ak operasyon otomatik, yo ofri gwo presizyon (kapab kontwole koule), epi yo apwopriye pou gwo tiyo ak sistèm otomatik (tankou liy pwodiksyon endistriyèl ak sistèm rezèv dlo minisipal).
￮Ki mache ak yon actuator pneumatik (silenn-kondwi), yo ofri repons rapid (tan ouvèti ak fèmti kout) epi yo apwopriye pou anviwònman ki ka pran dife ak eksplozif (pa gen risk pou yo gen etensèl) oswa kondisyon ki mande pou chanje rapid (tankou fèmen ijans nan tiyo chimik).
Anplis twa kategori ki mansyone pi wo a, tiyo papiyon kapab tou klase pa kalib (ti/mwayen/gwo) ak materyèl (jete, asye pur, elatriye). Chwa a nan kalite nan aplikasyon aktyèl yo ta dwe baze sou karakteristik medya yo, presyon ak tanperati, ak kondisyon operasyonèl yo.
